Riparazioni Amiga

[luciodra]

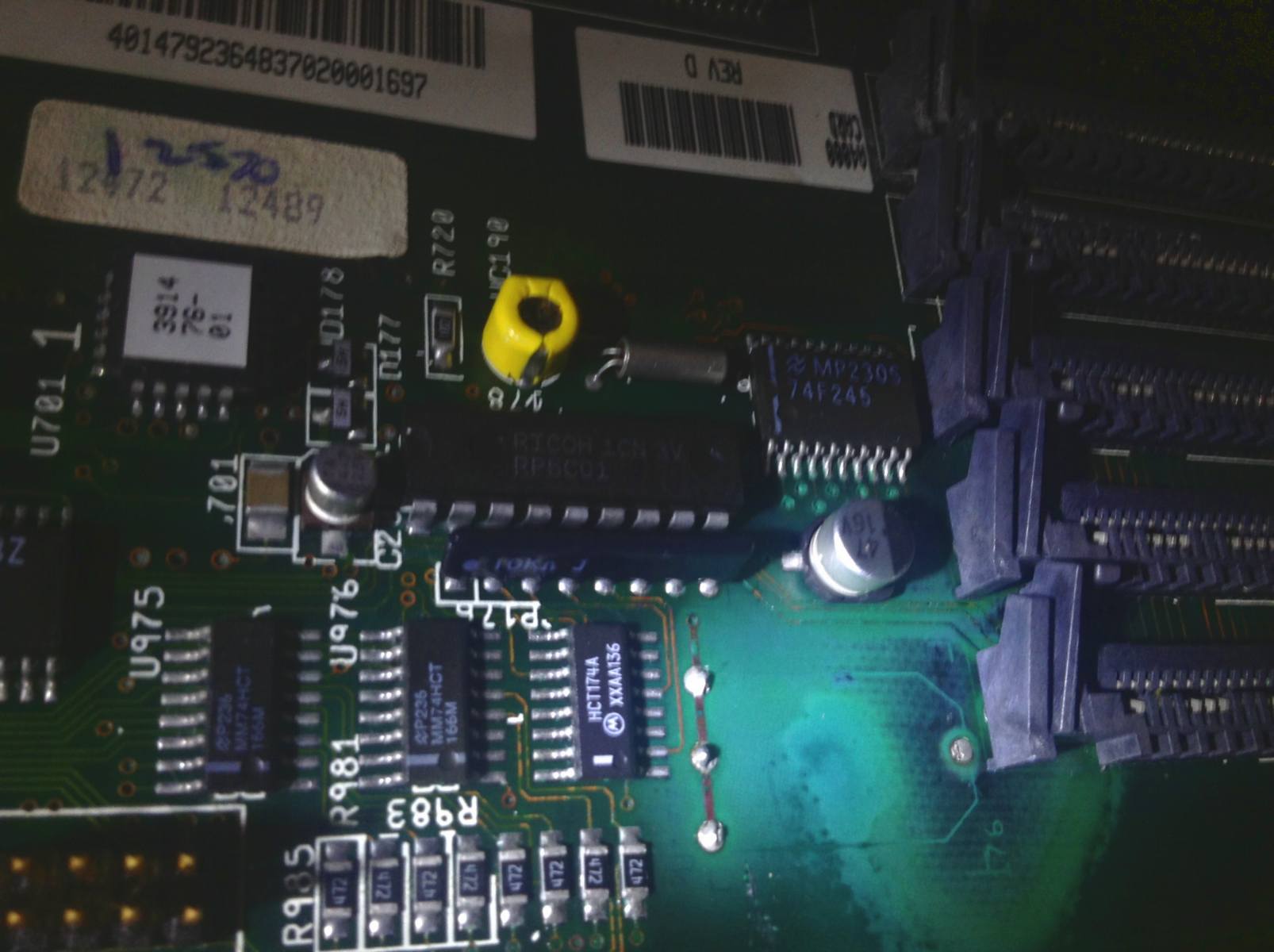

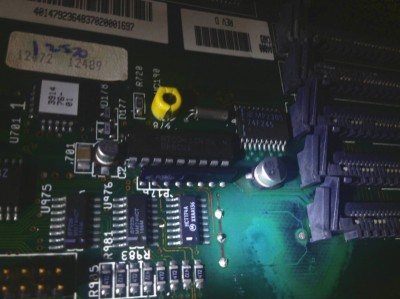

Perfetto. Allora non va...peccato perchè sto 4000 mi sembrava davvero in splendide condizioni, invece, una volta esaminato per bene, ho trovato la solita perdita di acido maledetto. Rimossa la batteria la situazione è questa:

Ho tolto l'ossido con la solita soluzione di acqua distillata ed alcol. Non era molto. Ho fatto asciugare con un fon infine ho provato ad avviare lasciando tutte le periferiche staccate, solo cavo video rgb, scheda cpu e ram (ho fatto un tentativo anche senza ram). Ho aspettato anche fino a 5 minuti ma niente da fare: schermo grigio e niente più.
Non vorrei fare danni oltre quelli che ci sono e vorrei provare a farla riparare da qualcuno più esperto di me (e non è difficile ), chiaramente pagando quanto dovuto. Quindi sono qui e aspetto consigli o proposte. Ho provato a contattare qualcuno direttamente ma non ho preferenze. Io abito a Roma e credo che dovrò comunque spedire.
Mi dispiace davvero perché la macchina sembrava davvero ottima, ben tenuta

[MacGyverPPC]

Pensavo peggio, invece con un saldatore e dei fili non è impossibile recuperare i tracciati, che non sono poi cosi complicati da ripristinare, tracciando di nuovo sulle tracce corrose nei punti che iniziano a essere a posto, fili di rame e stagno. basta seguire i percorsi e si può ripristinare anche da punto a punto dove partono i tracciati del circuito.
Ripristinati i tracciati , 90 su cento secondo me il 4000 parte...
Pulisci bene anche il cip... che nel primo da sx, vedo ancora dell'ossido entrare nei piedini.
Poi se usi altro al posto dell'acqua e alcool è meglio... tipo spray per contatti con un cottonfioc o altri prodotti per circuiti, meno aggressivi per rimuovere l'ossidazione.
Alcool e acqua fanno poco e nulla.

[luciodra]

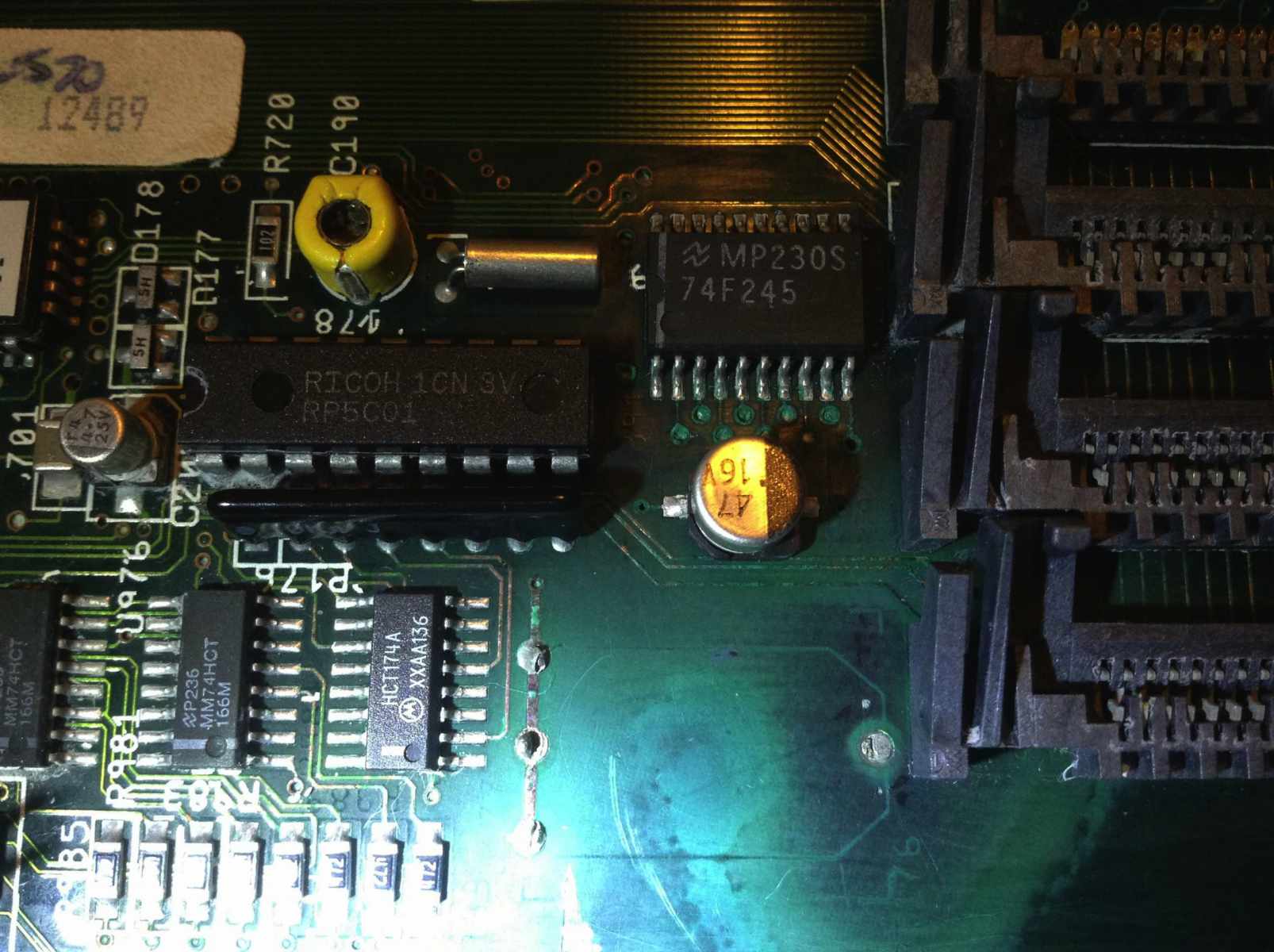

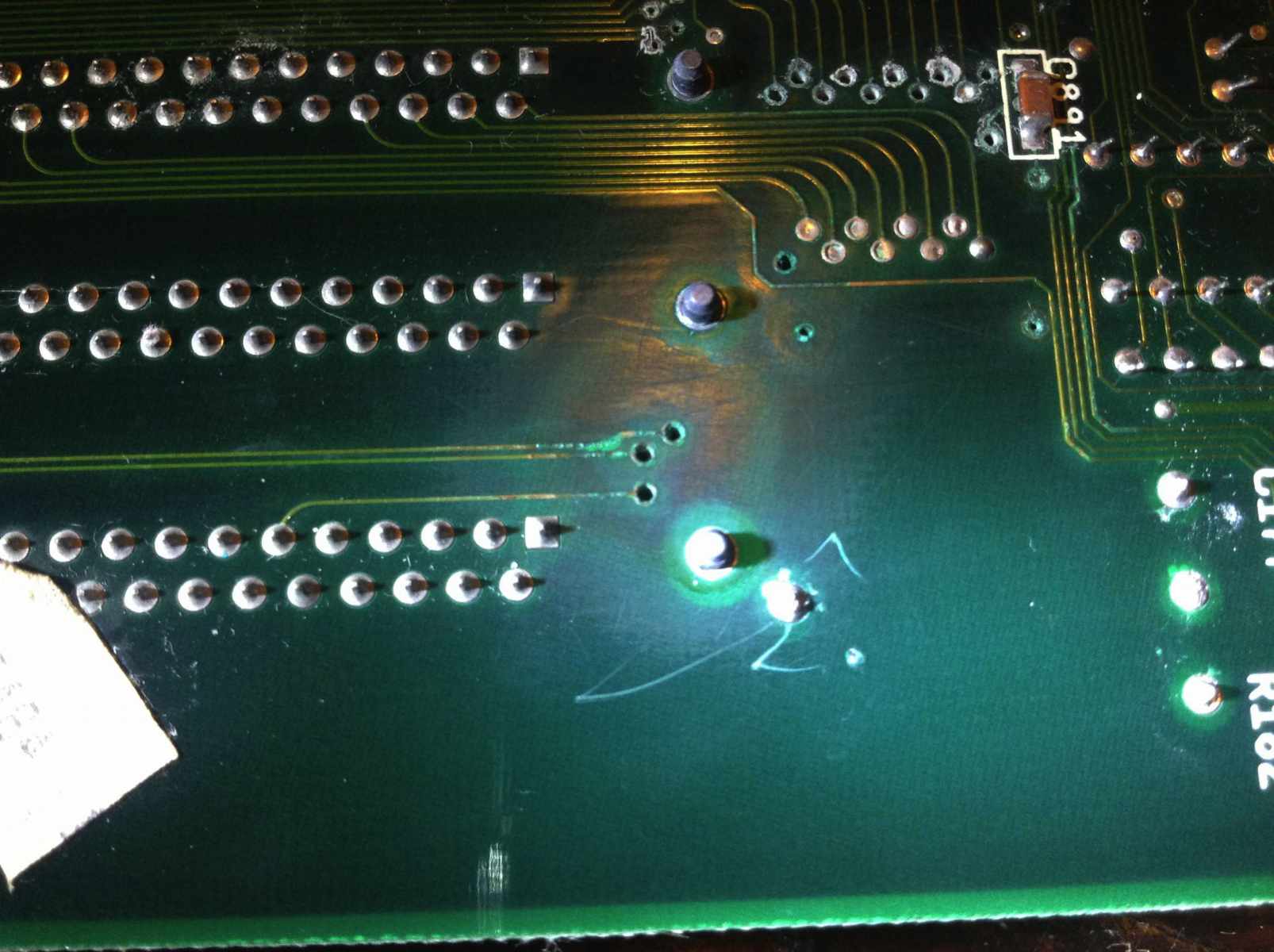

Questa mattina ho seguito i consigli di Mac ed ho provato a pulire meglio le zone ossidate con un prodotto per circuiti elettrici che avevo a casa. Il risultato è questo:

Purtroppo il risultato è lo stesso: accendo il 4000 con la sola scheda cpu, memoria (ho provato anche a toglierla) e scheda zorro (anche no), lo schermo del tv cambia da nero a grigio scuro e poi più niente anche per 10 minuti. Ho provato anche ad attaccare la tastiera e noto che il caps lock si accende e spegne correttamente se premo il tasto e se provo il reset ho il caos che lampeggia un attimo.
Il cavo video dovrebbe funzionare anche se è inutilizzato da anni. Non so se era di un 1200, di un 4000 o di cosa. Se l'uscita video di questi Amiga è la stessa (non ricordo), allora...
Potrei portare la scheda a qualche tecnico dalle mie parti, ma non avendo esperienza di Amiga, preferirei farla vedere a qualcuno dei big del forum, ovviamente a pagamento.
Se qualcuno ha qualche suggerimento sono qui.

Grazie !

P.S. se qualcuno ha una motherboard A4000 funzionante da propormi...

[MacGyverPPC]

Questa mattina ho seguito i consigli di Mac ed ho provato a pulire meglio le zone ossidate con un prodotto per circuiti elettrici che avevo a casa. Il risultato è questo:


Purtroppo il risultato è lo stesso: accendo il 4000 con la sola scheda cpu, memoria (ho provato anche a toglierla) e scheda zorro (anche no), lo schermo del tv cambia da nero a grigio scuro e poi più niente anche per 10 minuti. Ho provato anche ad attaccare la tastiera e noto che il caps lock si accende e spegne correttamente se premo il tasto e se provo il reset ho il caos che lampeggia un attimo.
Il cavo video dovrebbe funzionare anche se è inutilizzato da anni. Non so se era di un 1200, di un 4000 o di cosa. Se l'uscita video di questi Amiga è la stessa (non ricordo), allora...
Potrei portare la scheda a qualche tecnico dalle mie parti, ma non avendo esperienza di Amiga, preferirei farla vedere a qualcuno dei big del forum, ovviamente a pagamento.
Se qualcuno ha qualche suggerimento sono qui.

Grazie !

P.S. se qualcuno ha una motherboard A4000 funzionante da propormi...

Scusa ma si vede che le tracce del circuito sono parecchio andate, possibile che non vedi dove fare i ponti?
Lo vedo io da qui, la scheda ora è pulita è pronta per ricostruire le parti mancanti con dei ponti di filo che basta saldare dall'inizio traccia interrotta all'altro ... cosa che si trovava anche nelle normali schede A1200 revisionate... con fili che partivano dal Kickstart per ovviare a delle incompatibilità SW.
Se non sai dove mettere le mani è un'altro conto, ma da quello che vedo, se ci ragioni un pochino, rifare i contatti corrosi sostituendoli con filo e saldature è un lavoro di 20 minuti.
Finchè non le ripristini, per forza che il 4000 non da segni di vita.
Te lo farei io se fossi li.

[luciodra]

@ Mac

Caro mio, se c'era da fargli una flebo o mettere due punti lo avrei fatto io
Come elettrotecnico sono zero. Se vuoi te la spedisco e ti pago la riparazione.

[cpiace64]

su ebay annunci c'e' uno di roma che dice disponibile a riparare gli amiga, ma non so' chi sia e se e' affidabile.

io sto' a piacenza e mck a novara, ripariamo gli amiga ed altro, per qualche pista da ripristinare, te la cavi con pochi €

ho un amico di roma che per lavoro gira l'italia e che mi deve portare una blizzard del suo 1200 che ha problemi, magari potrebbe portarmi anche il tuo 4000, risparmieresti una spedizione o forse 2

[Mck]

Cipiace ottima idea per risparmiare i costi di spedizione.
Dalle foto ci sono 2-3 piste andate inoltre occorre controllare i fori passanti per portare le piste dalla parte superiore alla parte inferiore potrebbero essere interrotte anch'esse.

[jackie2_it]

Ciao alla fine posso montare il 8372 sulla rev. 5?

[luciodra]

su ebay annunci c'e' uno di roma che dice disponibile a riparare gli amiga, ma non so' chi sia e se e' affidabile.

io sto' a piacenza e mck a novara, ripariamo gli amiga ed altro, per qualche pista da ripristinare, te la cavi con pochi €

ho un amico di roma che per lavoro gira l'italia e che mi deve portare una blizzard del suo 1200 che ha problemi, magari potrebbe portarmi anche il tuo 4000, risparmieresti una spedizione o forse 2

Sinceramente preferisco mandarlo a te. Se mi invii in pm il numero di questa persona che può portarti la scheda fisso un appuntamento.
Ma devo farti avere tutto il 4000 completo di tastiera e mouse o solo la scheda madre ?

Grazie.

Lucio

P.S. una cosa che volevo dire è che l'ossido era presente anche tra gli slot delle simm più esterni, dove passano alcune piste...speriamo che siano cose di poco conto...

[Mck]

Ciao alla fine posso montare il 8372 sulla rev. 5?

Scusa si sono accavallate altre richieste e sei rimasto in sospeso.
Da quello che so io solo la versione 6 presenta la possibilità di aggiungere altre ram compatibili con il 8372 (saldando 4 integrati direttamente sugli appositi spazi). Per la versione 5 si dovrebbe aggiungere una schedina per espanderlo non essendo possibile saldarci le ram. L'utilizzo del 8371 o 8372 è indifferente sono pin to pin.

[cpiace64]

non mi sembra che si possano scambiare gli 8371 con gli 8372, devo verificare.

[cpiace64]

ho un 4000d funzionante per testare le main, quindi puoi mandarmi solo la main.

in questi giorni il mio amico di roma e' a grosseto e mi ha contattato per la blizzard da sistemare e gli ho scritto se mi fa da postino.

[luciodra]

ho un 4000d funzionante per testare le main, quindi puoi mandarmi solo la main.

in questi giorni il mio amico di roma e' a grosseto e mi ha contattato per la blizzard da sistemare e gli ho scritto se mi fa da postino.

Ti ho inviato un pm. Grazie.

[jackie2_it]

Ciao a tutti sono tornato.
Stò continuando la riparazione dell'amiga 500 dopo aver tolto tutti i condensatori e gli integrati zoccolati ora ci sono due chip di memoria hyb 41256-15 che si scaldano un pò non diventano bollenti ma scaldano può essere che sono difettosi? come posso testarli?

[cpiace64]

se riesci a toglierle senza rompere nulla, mi sembra che il programmatore di eprom abbia una funzione di test anche delle ram, ma ci vuole un adattore.

il kick all'accensione fa un test della ram, quindi non le toglierei per ora.
